FILTER BAG

ถุงกรองฝุ่นหรือบางคนเรียกตามภาษาอังกฤษว่า Filter bag เป็นส่วนประกอบที่เป็นหัวใจหลักของเครื่องกรองฝุ่นอุตสาหกรรม, Bag Filter หรือ Dust Collector
โดยเครื่องนี้จะดักฝุ่นละอองที่เกิดจากการผลิตหรือกิจกรรมสนับสนุนการผลิตในโรงงานก่อนที่จะปล่อยอากาศนี้ออกไปสู่ขั้นตอนถัดไปหรือสู่ชั้นบรรยากาศ

หลักการทำงาน

ถุงกรองฝุ่นเป็นปราการเพียงด่านเดียวของเครื่อง Bag Filter ที่จะอยู่ระหว่างอากาศสกปรกและอากาศสะอาด การเลือกถุงกรองฝุ่นที่ดีจึงเป็นสิ่งที่โรงงานต้องให้ความสำคัญ โดยเฉพาะอย่างยิ่งในสภาวะปัจจุบันที่โรงงานและชุมชนจะต้องอยู่ร่วมกัน และสังคมให้ความห่วงใยเรื่องสิ่งแวดล้อมและสุขภาพที่มากขึ้น

หลักการทำงานของถุงกรองฝุ่นอุตสาหกรรม

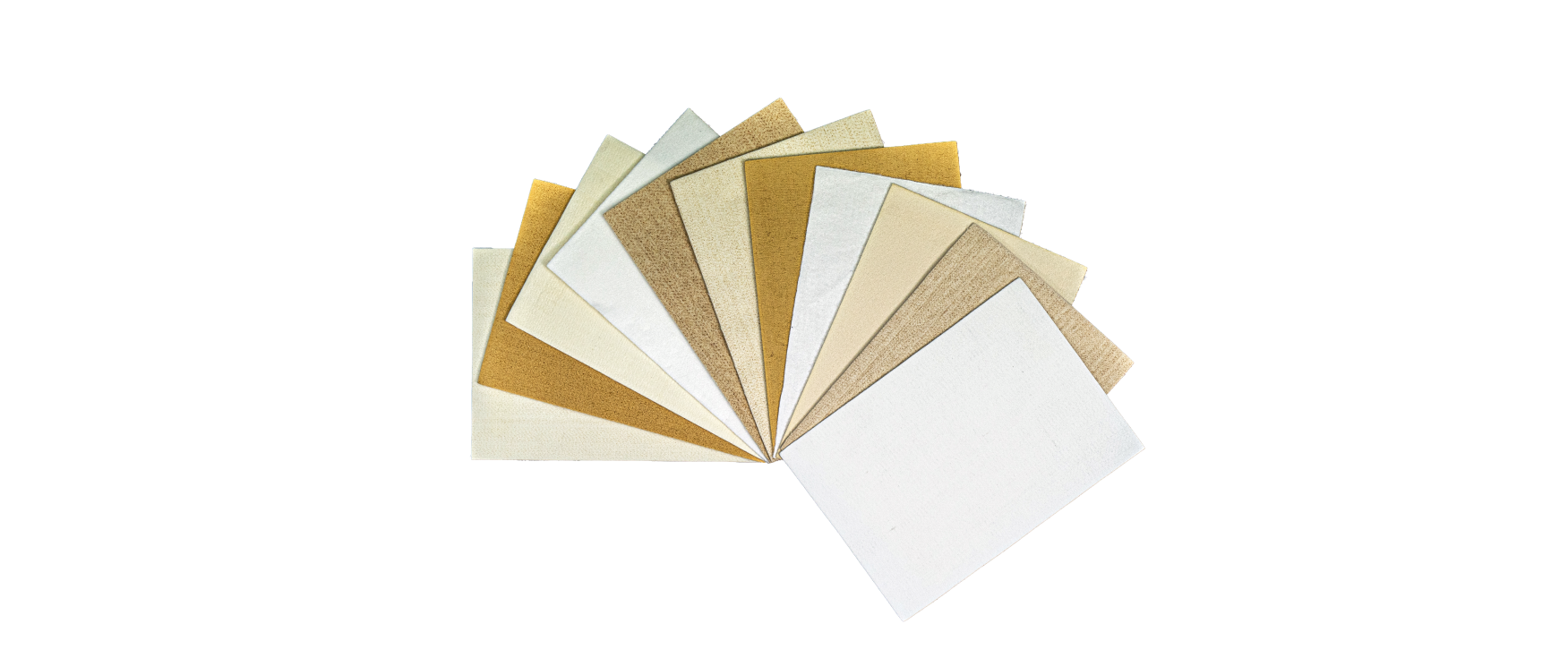

ประเภทของวัสดุ

เราสามารถผลิตได้ความขนาดหน้ากว้างและความยาวเท่ากับการใช้งานจริงของทางลูกค้า โดยภาพใหญ่วัสดุจะแบ่งเป็น 2 ประเภท คือ

1. Woven

เป็นวัสดุที่ใช้เส้นใย (Yarn) มาทักทอเป็นผืน ลักษณะการกรองจะเป็นการพึ่งพาความละเอียดจากการทอของผ้าโดยมากจะมีการทำ Surface Treatment เพื่อเพิ่มประสิทธิภาพการกรอง เหมาะกับ Dust Collector ระบบ reverse air and shaker collector และ Pulse Jet ในบางกรณี

Woven

2. Non-Woven (felt)

โครงสร้างตัวผ้าจะเป็นการเส้นใยเล็ก (Fiber) จำนวนมากถูกอัดเป็นแผ่นโดยผ้า felt นี้จะมีส่วนที่ทำหน้าที่เหมือนกระดูกของผ้าเป็นผ้าโครงสร้างที่ถักมาเรียกว่า Scrim และเส้นใยที่ถูกอัดมาจะยึดเกาะอยู่กับ scrim ดังกล่าวเพื่อความแข็งแรงเวลาเลือกผ้าประเภทนี้จะเลือกทั้งวัสดุเส้นใยและวัสดุของ scrim เป็นวัสดุที่ใช้เป็นส่วนใหญ่ในตลาด โดยมากใช้กับ Dust Collector ระบบ pulse jet

Non-Woven (felt)

การเลือกวัสดุ

เริ่มจากการหา Material ที่เหมาะสมกับระบบของคุณ โดยประเภทของ Material มีให้เลือกดังนี้

Polyester (PE)

➢ 135 °C Temperature limit
➢ Subject to Hydrolysis & Chemical Attack
➢ Plain, singed and glazed finishes. PTFE membrane

ประเภทของ Material

Polyacrylic (PAN)

➢ 127 °C temperature limit
➢ Does not hydrolyze
➢ Good Chemical resistance
➢ Acrylic used where hydrolysis is problem with polyester
➢ Plain and singed finishes PTFE membrane

ประเภทของ Material

Aramid (Nomex)

➢ 204 °C Temperature limit
➢ Fair Chemical Resistance
➢ Subject to Hydrolysis Attack Condensation Polymer
➢ Plain and Singed Finishes PTFE membrane

ประเภทของ Material

Polyphenylene sulfide (PPS)

➢ 190 °C Temperature resistance
➢ Excellent Chemistry Resistance
➢ No Hydrolysis Low Moisture regain
➢ Thermoplastic
➢ Oxidation
➢ Plain, singed and glazed finishes PTFE Membrane

ประเภทของ Material

Polyimide (P84)

➢ 240 °C Temperature Resistance
➢ Fair Chemical resistance
➢ Subject to Hydrolysis
➢ Plain and Singed Finishes, PTFE membrane

ประเภทของ Material

Polytetrafluoroethylene (PTFE)

➢ 260 °C Temperature resistance
➢ Excellent Chemical resistance

ประเภทของ Material

Fiberglass

➢ 260 °C Temperature Resistance
➢ Teflon B and Acid Resistant Finishes
➢ PTFE membrane

ประเภทของ Material

ปัจจัยและรูปแบบของถุงกรองฝุ่น

ปัจจัยของถุงกรองฝุ่นที่ดีต้องใช่กับกระบวนการของเรา

1.วัสดุ Material ที่ใช่ - เหมาะสมทนต่อสภาพการใช้งาน โครงสร้างและส่วนผสมของเส้นใยเหมาะสม treatment ที่ส่งเสริมกาารใช้งาน 2. ขนาดที่ใช่ - ขนาดพอดีต่อการใช้งาน 3. Design การออกแบบที่ใช่ - รูปแบบโครงสร้างและการตัดเย็บที่ตอบโจทย์การใช้งาน 4. คนขายที่ใช่ - เพราะสรรพสิ่งทุกอย่างไม่เคยหยุดนิ่ง เครื่องจักร กระบวนการ คนเองก็ดี เราเป็นมากกว่าคนขายเพราะเรามุ่งเป็นที่ปรึกษา เมื่อเกิดการเปลี่ยนแปลง พบปัญหา หรือต้องการปรับปรุงต่าง

รูปแบบของถุงกรองฝุ่นขึ้นอยู่กับเครื่องจักร Dust Collector โดยพื้นฐานสามารถแบ่งหมวดใหญ่ได้ตามรูปแบบระบบทำความสะอาดถุงของแต่ละเครื่อง

1. ถุงกรองแบบทำความสะอาดโดยเขย่าถุง (shaker collector) 2. ถุงกรองแบบทำความสะอาดโดยใช้อากาศไหลย้อน (reverse air) 3. ถุงกรองแบบทำความสะอาดโดยใช้การฉีดพ่นอากาศแรงดันสูง (pulse jet) โดยแต่ละเครื่องจักรจะมีขนาดและรูปแบบของถุงกรองฝุ่นต่างๆกันไปตามการออกแบบของผู้ผลิต Dust Collector แต่ละยี่ห้อ ซึ่งเรามีทีมที่สามารถให้คำปรึกษาเพื่อช่วยหาขนาดและรูปแบบที่ใช่สำหรับเครื่องคุณ

Filter Media Coatings & Treatments

ผ้าแต่ละชนิดสามารถเพิ่มการ Treatment ผิวหน้าผ้า เพื่อให้ถุงกรองฝุ่นสามารถดักฝุ่น อนุภาคดีขึ้น หรือทำให้ถุงกรองฝุ่นใช้งานได้ยาวนานขึ้น
ตัวอย่าง Filter Media treatment
1. Plain/Singed : Felt run across an open flame, burning back the fibrous hairs. Rough, sandpaper-like feel
2. Glazed : Felt subject to heat and pressure, plasticizing the surface to give smooth closed surface
3. ePTFE membrane : film produced by expanding microporous PTFE. Excellent cake release, high collection efficiency, lower pressure drop, extended service life

ประเภทของ Material

การออกแบบและการผลิตถุง Filter Bag Design & Manufacture

1. ความยาวของถุงกรอง ตั้งแต่ปากถุงถุงก้นถุง
2. ขนาดวัดแบน
3. CPO diameter & thickness
4. ประเภทของปากถุง
5. ประเภทของก้นถุง

Double external felt seal snap cuff

ประเภทของปากถุง (Cuff Types)
#Double external felt seal snap cuff

Beaded tape

ประเภทของปากถุง (Cuff Types)
#Beaded Tape

ประเภทของปากถุง (Cuff Types)
#Single external felt seal snap cuff

No cuff

ประเภทของปากถุง (Cuff Types)
#No Cuff

Single seal cuff

ประเภทของปากถุง (Cuff Types)
#Single Seal Cuff

Ring Cuff

ประเภทของปากถุง (Cuff Types)
# Ring Cuff

Single bottom

ประเภทของก้นถุง
# Single bottom

Bottom with reinforcement

ประเภทของก้นถุง
#Bottom with reinforcement

เหตุผลที่ควรซื้อถุงกรองฝุ่นกับเรา

เราเป็นผู้ที่ใช่ที่ช่วยให้คุณได้ปัจจัยอื่นๆที่ ใช่ สำหรับกระบวนการกรองฝุ่นของคุณ
เราสามารถช่วยเป็นที่ปรึกษาและร่วมทำงานกับคุณอย่างใกล้ชิดเพื่อช่วยหาถุงกรองฝุ่นที่เหมาะสมกับกระบวนการของคุณ ถุงกรองฝุ่นของเราผ่านกระบวนการผลิตที่มีคุณภาพมาตรฐาน สั่งตัดตามแบบ ตามขนาดของแต่ละลูกค้า
เรามีทีมงานที่ช่วยแนะนำการใช้งานและถงกรองฝุ่นของเรา รวมไปถึงการปรับระบบแวดล้อมที่เกี่ยวข้องเพื่อให้สามรถ ดึงประสิทธิภาพสูงสุดจากถุงของเรา
เราสามารถช่วยวิเคราะห์ถุงเก่าของลูกค้าเพื่อช่วยคุณวิเคราะห์ปัญหาความเสียหายของถุงกรองฝุ่น เพื่อหาแนวทางปรับปรุงถุงกรองฝุ่นให้ได้ประสิทธิภาพมาหกขึ้น
มี Service Supervisor ในการเปลี่ยนถุงกรองฝุ่น และการหาจุดรั่วไหลในระบบถุงกรองฝุ่น
