FILTER PRESS MACHINE

เครื่อง Filter Press หรือที่ภาาษาไทยเรียกว่าเครื่องอัดตะกอน
เป็นหนึ่งในเครื่อง สำหรับแยกของแข็งและของเหลวออกจากกันด้วยการใช้แรงดันและผ้ากรองเป็นพื้นฐานหลักในการกรอง
ในบรรดาเทคโนโลยีเครื่องแยกของแข็งและของเหลว Filter Press ถูกยอมรับว่าเป็นหนึ่งในเครื่องที่สามารถแยกตะกอนออกมาได้แห้งมากที่สุดเครื่องหนึ่ง
นอกจากนั้น เครื่อง Filter Press เป็นเพียงเทคโนโลยีเดียวที่สามารถมีกระบวนการ ล้างตะกอน (Cake Washing) เพื่อดึงสารตกค้างในก้อนตะกอนออกมาได้อย่างมี ประสิทธิภาพ

เครื่อง Filter Press สามารถนำไปใช้งานได้ตั้งแต่อุตสาหกรรมขนาดเล็ก ไปจนถึงอุสาหกรรมขนาดใหญ่ ขนาดเครื่องสามารถออกแบบปรับเปลี่ยนไปตามกำลัง การผลิตที่ต้องการของลูกค้า

หลักการทำงานของเครื่องอัดตะกอน Filter Press

ตัวเครื่องส่วนหลักจะประกอบไปด้วยแผ่นเพลต (Filter Plate) จำนวนหลายๆแผ่นเรียงกันอยู่โดยช่องว่างระหว่างแผ่นเหล่านี้จะทำหน้าที่เสมือน ห้องสำหรับ บรรจุตะกอน โดยในการทำงานจะมีผ้ากรอง (Filter Cloth) ที่ถูกออกแบบมาให้สวมคลุมได้พอดีแผ่นเพลตเวลาทำงานแผ่นเพลตที่วางเรียงกันเป็นชุดจะถูกชุดไฮโดรลิกกดอัดติดกันไว้จนไม่มี ช่องว่างที่ของเหลวจะสามารถไหลออกมาได้ ของเหลวจะถูกปั๊มเข้าไปภายในตัวเครื่องของเหลวจะทะลุผ่านผ้ากรองและออกไปยังช่องพิเศษของแผ่นเพลต ในขณะที่ตะกอนหรือของแข็งจะถูกดักอยู่ระหว่างแผ่นกรองและ สะสมมากขึ้นจนเป็นก้อนตะก้อนเต็มช่องระหว่างแผ่นดังกล่าว

การทำงานของผ้ากรองอุตสาหกรรม

เครื่อง Filter Press เหมาะแก่การนำไปใช้แยกตะกอนออกจากของเหลว สามารถใช้ได้ทั้ง ในกระบวนการผลิต (Process) และกระบวนการกำจัดของเสีย (Waste Management) เช่น ในกระบวนการผลิตอาหาร กระบวนการผลิตสารเคมี กระบวนการผลิตหินแร่ หรือ การแยกตะกอนน้ำเสียในโรงงาน

เครื่องอัดตะกอน

ชนิดของเครื่องอัดตะกอน

เครื่องอัดตะกอนแบ่งเป็น 3 ชนิดใหญ่ๆ ซึ่งทีมงานของเราจะสามารถช่วยให้คำปรึกษา ในการเลือกชนิดเครื่องที่เหมาะสมต่อการใช้งานของลูกค้า

1. Recess Chamber Filter Press (a.k.a Chamber Filter Press)

Recess Chamber Filter Press เป็นรูปแบบเครื่องอัดตะกอนที่แพร่หลายมากที่สุดในปัจจุบัน โดยรูปแบบการกรองของตัวเครื่องอาศัยแรงดันการอัดจากปั๊ม (Feeding Pump) เป็นหลัก ซึ่งโดยทั่วไปเครื่องก็จะสามารถออกแบบให้สามารถรับแรงดันได้ตั้งแต่ 6 Bar ไปจนถึงรุ่นสูงสุด ที่ทำได้ 16 Bar โดยยิ่งค่าแรงดันสูงมาก โอกาสที่จะได้ตะกอนที่แห้งมากกว่าเครื่องแรงดันต่ำ ก็จะยิ่งมากขึ้นตามด้วย

Recess chamber filter press

2. Membrane Filter Press

เป็นรูปแบบเครื่องที่ทรงประสิทธิภาพมากที่สุดในปัจจุบัน ตัวเครื่องถูกติดตั้งด้วยแผ่นเพลทแบบพิเศษ ที่เราเรียกว่าแผ่นเพลตแบบ Membrane ซึ่งสามารถขยายตัวได้ ดังนั้นในกระบวนการกรองจึงไม่ต้องอาศัยแรงดันจากปั๊มเพียงอย่างเดียว แต่การขยายตัวของแผ่น membrane จะช่วยกดอัดตะกอนให้มีความแห้งได้อย่างรวดเร็วมากและได้ความแห้งในระดับสูงสุด
เราสามารถออกแบบเครื่อง Membrane Filter Press ให้รองรับแรงดันได้สูงสุดถึง 30 Bar

เปรียบเทียบกับ Filter Press ชนิดอื่นๆ Membrane Filter Press มีข้อได้เปรียบมากมาย
i. การทำงานรวดเร็วกว่า
ii. ได้ Capacity สูงกว่ามากที่ขนาดเท่ากัน
iii. ตะกอนแห้งกว่า
iv. ประสิทธิภาาพในการล้างตะกอน (Cake Washing) และ เป่าตะกอนด้วยลม (Cake Drying) สูงกว่า ทำให้สามารถประหยัดการใช้น้ำและลมในการทำงาน
v. ไม่หนักการทำงานของปั๊ม

Membrane filter press

3. Plate and Frame Filter Press

จุดเริ่มต้นของ Filter Press เริ่มต้นด้วยชนิดนี้ เป็นรูปแบบเทคโนโลยีเก่าสุดในบรรดาทุกรูปแบบ ปัจจุบันมีเพียงบางกระบวนการและการใช้งานเฉพาะบางส่วนที่ยังคงจำเป็นต้องใช้งานเครื่องรูปแบบนี้

Plate and frame filter press

อุปกรณ์เสริม
(Machine Accessories)

นอกจากเรื่องขนาดและชนิดของเครื่องแล้ว เครื่องอัดตะกอน Filter Press
ก็จะมีอุปกรณ์สนับสนุนอื่นๆ เพื่อช่วยให้การกรองและการทำงานมีประสิทธิภาพ

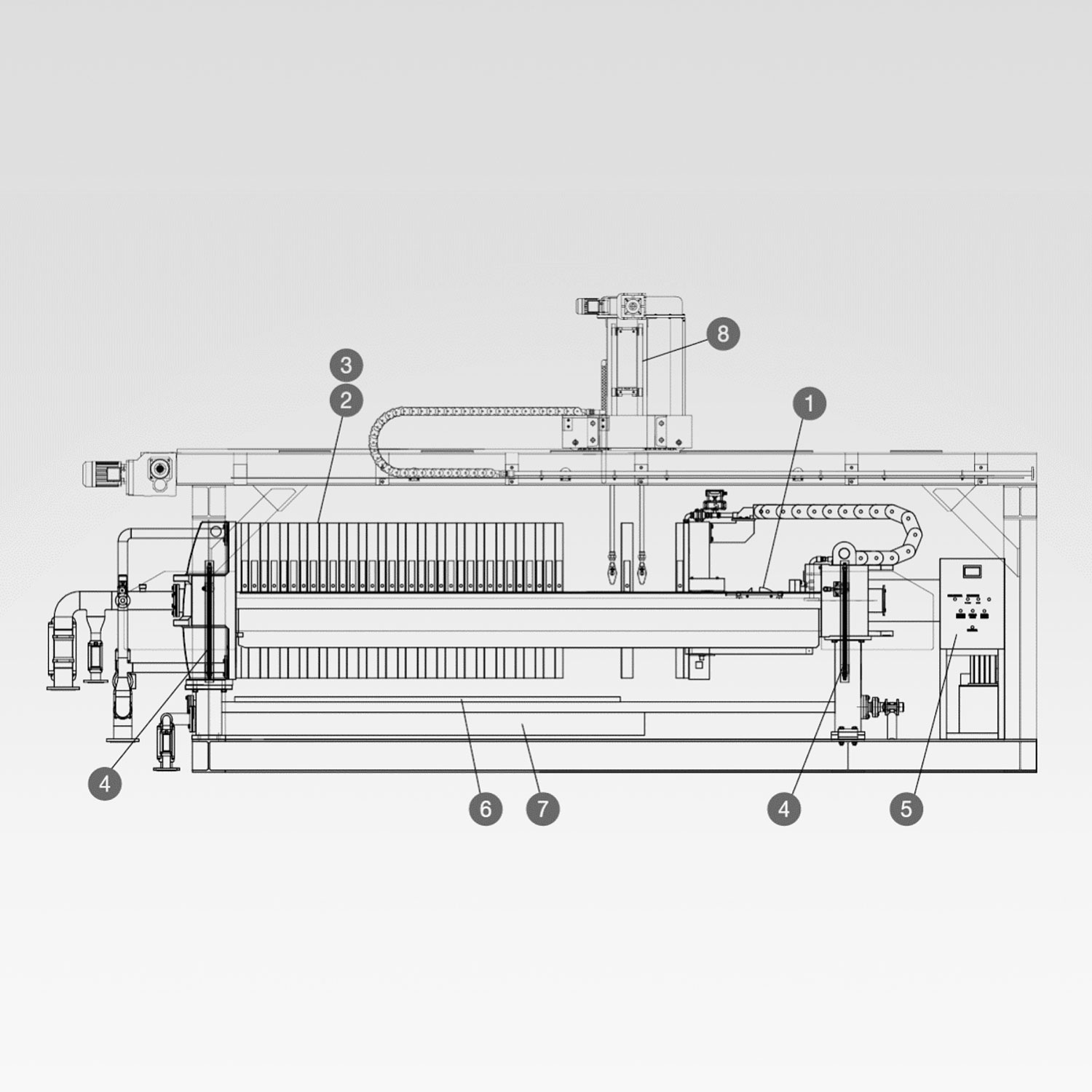

1. Plate Shifting Device
2. Set of Filter Plates
3. Filter Cloths
4. Safety Light Curtains
5. Electric Control
6. Automatic Drip Tray
7. Filtrate Collecting Chute
8. Hydro-Mechanical Filter Cloth Cleaning

Plate Shifting Device

เป็นระบบที่ช่วยในการเปิดแผ่นเพลท เมื่อเครื่องจบรอบการทำงาน การกรองระบบจะช่วยขยับเปิดแผ่นเพลตเพื่อปล่อยให้ก้อนตะกอน (Filter Cake) ตกลงด้านล่าง

Single Plate Shifting

Single Plate Shifting
ระบบเปิดทีละแผ่น

Snatch and Latch (Fast Opening)

Snatch and Latch (Fast Opening)
ระบบเปิดเป็นชุด

Continuous Opening

Continuous Opening
ระบบเปิดต่อเนื่อง

Filter Cloth Cleaning Device

Filter Cloth Cleaning Device

ผ้ากรอง Filter Cloth เป็นหนึ่งในหัวใจหลักสำคัญของเครื่องอัดตะกอน Filter Press ดังนั้นวิธีการดูแลทำความสะอาดผ้ากรองหลังใช้งานอย่างสม่ำเสมอ เป็นสิ่งที่แนะนำเพื่อคงประสิทธิภาพและอายุการใช้งาน การล้างผ้ากรองบนเครื่องสามารถทำได้โดยอัตโนมัติได้แล้วด้วยอุปกรณ์ล้างผ้าแรงดันสูงของเรา

Cake Shaker

Cake Shaker
ตัวช่วยเขย่าแผ่นเพื่อให้ก้อนตะกอนที่ติดอยู่ตกลงไป

Frontal Piping in Stainless Steel

Frontal Piping in Stainless Steel
ระบบท่อพร้อมวาล์วสำหรับควบคุมกระบวนการทำงานของเครื่อง Filter Press

ซื้อเครื่องอัดตะกอน FILTER PRESS MACHINE กับเรา ดีอย่างไร

1.ออกแบบตามความเหมาะสมต่อการใช้งานของลูกค้า

ลูกค้ามักจะมีความต้องการที่แตกต่างเฉพาะตัวแม้จะเป็นเครื่องที่ใช้ในอุตสากรรมเดียวกันก็ตาม

เราให้ความสำคัญกับการเข้าใจกระบวนการ การใช้งาน และผลลัพธ์ที่คาดหวัง เพื่อปรับแต่งและออกแบบเครื่องให้เหมาะแก่การใช้งานของลูกค้ามากที่สุด

เครื่องของเราถูกออกแบบและผลิตจาก Partner ของเราที่ก่อตั้งมายาวนานกว่า 30 ปี ส่งขายเครื่องไปทั่วโลก
- มีมาตรฐาน DIN ของเยอรมัน
- กระบวนการผลิตที่มีคุณภาพผ่านการรับรอง ISO 9001
- ประสบการณ์ตั้งแต่เครื่องขนาดเล็ก ไปจนถึงขนาดเพลตใหญ่สูงสุดกว่า 3 เมตร ซึ่งจากข้อมูลปัจจุบันเป็นขนาดที่ใหญที่สุดในโลก
- ตัวเครื่องสามารถออกแบบรองรับระบบตั้งแต่ Manual, Semi-Automatic ไปจนถึงเครื่องแบบอัตโนมัติ (Fully Automatic) ซึ่ง Accessories จะใส่เข้าไปในระบบตามความเหมาะสมและความต้องการของลูกค้า

2. WESTON MYER เราเป็น One-Stop-Solution เรื่องการกรอง

มีทีมงาน WESTEK คอยช่วยเรื่องการกรองแก่ลูกค้าได้ครบถ้วน
- ตั้งแต่การให้คำปรึกษาเริ่มต้น
- การทดสอบด้วยเครื่อง Pilot Scale เพื่อเพิ่มความมั่นใจให้ลูกค้า
- สินค้าผ้ากรองเพื่อใช้กับเครื่อง Filter Press ที่มีให้เลือกหลายหลายชนิด

ซึ่งไม่ว่าในอนาคตทางลูกค้าต้องการปรับปรุงระบบการกรองเพื่อรองรับความต้องการใหม่ๆ เราก็พร้อมเป็นผู้ Support

WESTON MYER : One Stop Solution เรื่องการกรอง
