สายพานรีดตะกอน (Belt Filter Press)

สายพานรีดตะกอน คือสายพานสำหรับใช้งานกับเครื่องสายพานรีดตะกอน หรือที่รู้จักกันในชื่อที่เรียกว่า BELT PRESS หรือ Belt Filter Press โดยทั่วไปจะผลิตจากเส้นใยวัสดุสังเคราะห์เกรดอุตสาหกรรม PET ซึ่งมีคุณสมบัติแข็งแรง ทนทานและมีความยืดหยุ่น

หลักการทำงานของสายพานรีดตะกอน (Belt Filter Press)

สายพานรีดตะกอน เป็นหนึ่งในหัวใจสำคัญที่ส่งผลต่อประสิทธิภาพการทำงานของเครื่องจักร Belt Press เครื่องสายพานรีดตะกอนนั้นเป็นเครื่องจักรที่ทำงาน เพื่อแยกน้ำออกจากตะกอนแบบต่อเนื่อง (Continuous) โดยอาศัยใช้สายพานนี้ลำเลียงตะกอนผ่านไปยังลูกกลิ้ง ซึ่งตะกอนจะถูกบีบรีดน้ำผ่านไปยังสายพาน โดยเครื่องจักรเครื่องนึงอาจจะ ประกอบด้วยสายพายจำนวน 2 หรือ 3 ผืน ขึ้นอยู่กับการออกแบบของผู้ผลิตเครื่อง โดยทั่วไปน้ำตะกอนที่ถูกปรับสภาพมาเรียบร้อยแล้วจะถูกลำเลียงมาและปล่อยบริเวณหัวจ่าย น้ำและตะกอนจะวิ่งผ่านไปยังสายพานผืนแรกด้านบนสุด ซึ่งผืนที่ตำแหน่งนี้เรียกว่า PRE- THINKENER Belt

ซึ่งหน้าที่สำคัญของสายพานรีดตะกอนผืนแรกคือการกรองน้ำส่วนเกินออกด้วยแรงโน้นถ่วงธรรมชาติ (ซึ่งเราเรียกช่วงนี้ว่า Gravity Zone) น้ำจะไหลผ่านทะลุสายพานไปด้านล่าง ในช่วงของสายพาน Belt ผืนแรกนี้ ตะกอนจะพยายามถูกทำให้กระจายตัวไปทั่วๆหน้าผืนของสายพาน หลังจากนั้นกากตะกอนที่ยังชื้นมากจากสายพานผืนแรกจะถูกส่งต่อไปยังสายพานรีดตะกอนผืนถัดไป ที่เรียกว่า TOPPER Belt ซึ่งเป็นสายพานขนาดยาว ซึ่งม้วนตามลูกกลิ้งภายในเครื่อง จากนั้นกากตะกอนจะถูกลำเลียงมาเจอบริเวณสายพารีดตะกอนนผืนที่สาม ที่เรียกว่า LOWER Belt

ต่อมาตะกอนจะค่อยๆถูกสายพานทั้งสองผืนบีบเข้าหากันเพื่อเริ่มไล่น้ำออก (ช่วงบริเวณนี้เรียกว่า Wedge Zone) ก่อนที่สายพานทั้งสองผืนจะบีบแนบชิดสนิทกันวนไปตามลูกกลิ้งของเครื่อง ตะกอนจะถูกบีดอัดอย่างหนักด้วยแรงกดที่สายพานหมุนผ่านบริเวณลูกกลิ้ง (ช่วงนี้ของเครื่องจะเรียกว่า Press Zone) ตะกอนจะถูกบีบอัดตามจำนวนลูกกลิ้งในเครื่องซึ่งจะมากหรือน้อยขึ้นอยู่กับการออกแบบเครื่อง ตะกอนที่ถูกบีบอัดจะคายน้ำทะลุผ่านสายพาน เหลือเพียงตะกอนแห้งเคลื่นตัวต่อไป

จากนั้นสายพานรีดตะกอนทั้งสองผืนก็จะคลายตัวแยกออกจาก ตะกอนที่แห้งบนสายพานจะผ่านไปยัง ใบมีดปาดตะกอนเพื่อกำจัดเอาตะกอนออกจากสายพาน และสายพานจะหมุนสู่ช่วงทำความสะอาดและวนหมุนกลับไปเพื่อเริ่มทำงานใหม่ ซึ่งสำหรับบางเครื่อง Topper Belt ก็จะทำหน้าที่ช่วง Gravity Zone ด้วยเช่นกัน

หลักการทำงานของสายพานรีดตะกอน

Seam Joint ประเภทหลักๆ ของสายพานรีดตะกอนที่สามารถเลือกได้

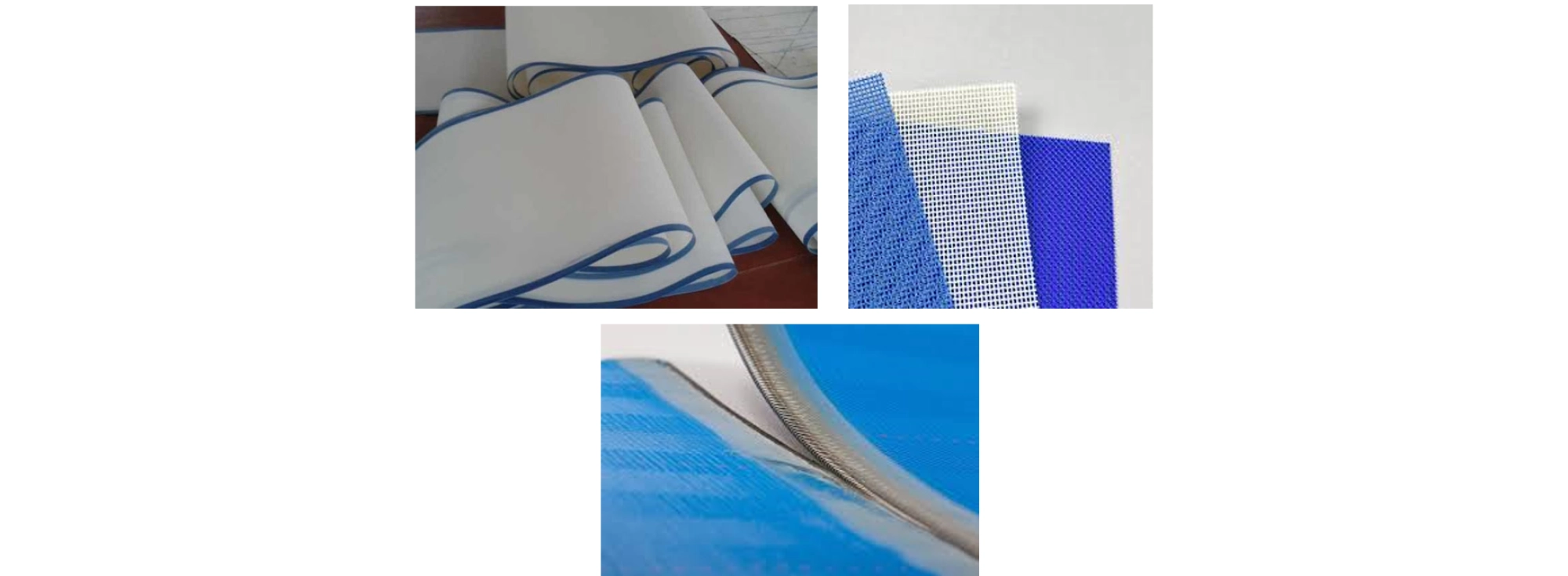

โดยทั่วไปสายพานรีดตะกอนจะผลิตจากเส้นใยวัสดุสังเคราะห์เกรดอุตสาหกรรม PET ซึ่งมีคุณสมบัติแข็งแรง ทนทานและยังมีความยืดหยุ่นในระดับที่เหมาะแก่การทำเป็นสายพานรีดตะกอนที่ต้องหมุนไปตามลูปและมีแรงอัดในช่วงหารทำงาน ในกรณีที่กระบวนการผลิตของลูกค้ามีความต้องการเฉพาะตัวสูง สามารถปรึกษาทีมงานเพื่อเลือกวัสดุอื่นๆที่เหมาะสมกับกระบวนการผลิตของท่าน เส้นใยจะถูกทอขึ้นเป็นผืนสายพานรูปแบบต่างๆ ซึ่งทั้งลายทอและความละเอียดของเส้นใยก็จะส่งผลต่อกระบวนการกรองของท่าน

เราสามารถผลิตได้ความขนาดหน้ากว้างและความยาวเท่ากับการใช้งานจริงของทางลูกค้า ตั้งแต่หน้ากว้างขนาดเล็ก 0.5 m. ไปจนถึง 3.5 m. โดยใช้เทคโนโลยีตัดขนาดด้วยความร้อน (Heat cut edge) ช่วยคงคุณภาพการคงตัวของสายพานและป้องกันการเสียหายของเส้นใยที่อาจลุกลามไปทั้งผืน ขอบสายพานรีดตะกอนจะถูกทรีตเม้น (Treatment) ด้วย PU-coatings ตลอดความยาวทั้งสองข้าง ซึ่งจะช่วยให้เส้นใยที่ถูกตัดออกมาคงตัวและยังช่วยเป็นเกราะป้องกันชั้นแรกเมื่อสายพานเกิดการเสียดสีโดยไม่ตั้งใจ

เมื่อขึ้นชื่อว่าสายพานรีดตะกอน จะต้องมีการต่อกันระหว่างด้านหัวและท้ายเป็นลูป โดยจะต่อกันด้วย Seam Joint ซึ่งเป็นหนึ่งในส่วนสำคัญของสายพานรีดตะกอนในความยากง่ายของการติดตั้งและความแข็งแรง โดยมีประเภทหลักๆให้สามารถเลือกได้ดังนี้

1. Stainless Steel Clipper

Stainless Steel Clipper

2. Woven pin seam

Woven pin seam

3. Endless / Seamless Woven seam

4. Woven Spiral seam

เหตุผลที่ควรซื้อสายพานรีดตะกอนกับเรา

  1. สินค้ามีคุณภาพและมีรูปแบบของสายพานรีดตะกอนให้เลือกหลากหลาย การเก็บงานดูดีมีคุณภาพ
  2. สามารถสั่งผลิตสายพานรีดตะกอนได้ตามขนาดและปรับรูปแบบตามความเหมาะสมที่ลูกค้าต้องการ
  3. ให้บริการวัดขนาดจริงที่ไซต์งานของลูกค้าก่อนการสั่งซื้อ
  4. เรามีทีมงานให้คำปรึกษาตั้งแต่การเลือกสายพาน ไปจนถึงให้คำแนะนำการใช้งานสินค้าของเราบนเครื่องของลูกค้า
  5. บริษัท เวสตัน ไมเออร์ อยู่มานานกว่า 3 ทศวรรษ และพร้อมจะอยู่เคียงข้างให้บริการลูกค้าด้านการกรอง
